雨水收集系统，包括各阶段的组成部分 - 通过管道或排水管，过滤和存储为再利用或补给箱运输的雨水。参与这些阶段雨水收集系统的通用部件都在这里说明。

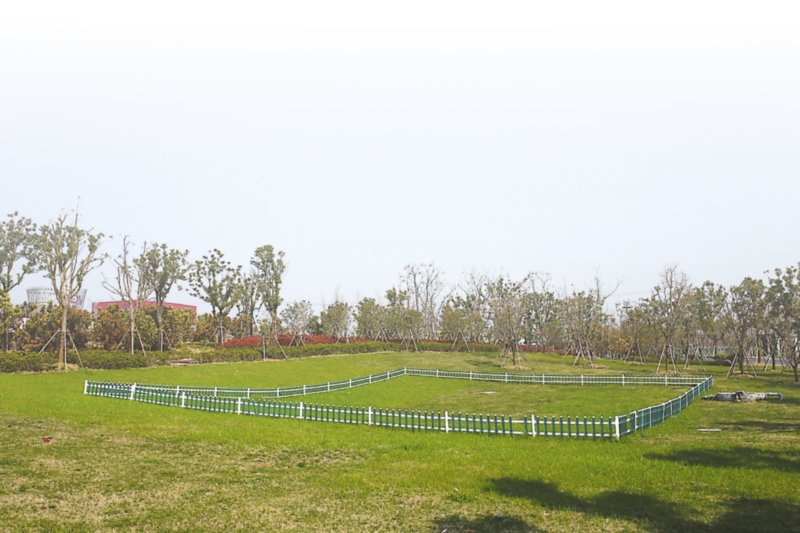

1.流域：水收集系统的集水是直接接收该降雨和提供水到系统的表面上。它可以像一个露台或建筑物的庭院，或者像草坪或空地未铺装面积铺设的区域。钢筋水泥混凝土（RCC），镀锌铁或波纹板的屋顶也可用于采水。

2.在屋顶粗目，以防止杂物的通道

3.排水沟：

通道都围绕一个倾斜的屋顶的边缘收集运雨水储存箱。檐槽可以是半圆形或矩形的，并且可以使用进行：

当地现有的材料如普通镀锌铁皮（20至22号），折叠成所需的形状。

PVC材料的半圆形沟可以通过切割这些管道分成两个相等的半圆形渠道容易地制备。

竹或树干槟榔半垂直切割。

沟槽的大小应根据最高强度雨期间的流动可以。最好是让他们10％至15％超大。

水槽需要得到支持，使他们不下垂或当与水装入脱落。其中水槽是固定的方式取决于房子的建设;它是可以固定的铁或木材括号到墙壁，但对于具有较宽的檐房子的椽子附件的一些方法是必要的。

回到顶部

4.管道

导管或管道从集水区或屋顶面积收获系统进行雨水下水道。导管可以像聚氯乙烯（PVC）或镀锌铁（GI），这是通常可获得的材料的任何材料制成。

下表给出了有关根据降雨强度和屋顶面积引流出所需雨水管直径的一个想法：

雨水管的选型屋顶排水

口径管材（毫米）

在毫米/小时降雨量超过了平均率

 50 75 100 125 150 200

50 13.4 8.9 6.6 5.3 4.4 3.3

65 24.1 16.0 12.0 9.6 8.0 6.0

75 40.8 27.0 20.4 16.3 13.6 10.2

100 85.4 57.0 42.7 34.2 28.5 21.3

125 - - 80.5 64.3 53.5 40.0

150 - - - - 83.6 62.7

毫米/小时 - 每小时毫米;米 - 米

5.第一次冲洗

第一冲洗装置是确保来自雨水的第一径流冲出并且不进入系统的阀。这需要做，因为下雨的第一咒语携带从空气和集水表面污染物的相对较大的量。回到顶部

6.过滤器

过滤器被用来从收集到屋顶雨水除去悬浮的污染物。过滤器单元是填充有过滤介质，诸如纤维，粗砂石层进入贮存槽或补给结构之前从水中除去碎屑和污垢的腔室。木炭可以添加额外的过滤。

城市地区范例

（一）炭水过滤器

一个简单的活性炭过滤器可以在一个鼓或砂锅内进行。该过滤器是由砾石，沙子和木炭，所有这些都是容易得到的。

（二）砂过滤器

砂过滤器有常用的砂作为过滤介质。砂过滤器是容易和便宜构建。这些过滤器可用于治疗的水有效地除去浊度（悬浮象淤泥和粘土颗粒），颜色和微生物。

在可国内构造简单的砂过滤器，所述顶层包含粗砂接着砾石5-10毫米层随后砾石和石块的另一个5-25厘米层。

(三)大型屋顶过滤器

当雨水在大型屋顶面积收获，过滤系统应该容纳过量的流动。系统设计有三个同心的圆形腔室，其中所述外部腔室填充有沙子，中间的一个用粗骨料和鹅卵石的最内层。

这种方式过滤的面积为砂增加，相对于粗骨料和鹅卵石。雨水达到中央芯部，并收集在那里它与氯的几片处理，并准备好用于消费贮槽。这个系统是由设计的

II。湾卧式粗滤和慢砂滤池

水平粗滤和慢砂过滤器（HRF / SSF）处理地表水的介绍使用已在奥里萨邦沿海的口袋提供安全的饮用水。该过滤器的主要部件如下所述。

1）筛选通道：一平方米的横截面和长度8米，横跨罐堤规定，过滤器通道包括三个均匀隔室，所述第一填充碎砖，第二与粗砂，随后细砂在第三隔室。该HRF通常包括过滤材料，如砾石和粗砂，在尺寸依次减小25至4mm的。固体在进入的水的大部分被该粗过滤介质或HRF分离。在信道的每一个出口和入口点，细梯度网状植入防止较细物料进入到储槽。一个通道的长度根据选择的贮槽的网站的性质而变化。

2）油底壳：存储规定从通过储存和收集过滤通道水箱收集过滤后的水。

而HRF充当物理过滤器和施加到保留的固体物质，SSF主要是一个生物过滤器，用于杀灭水中的微生物。这两种过滤器类型是总体稳定，充分利用收获的地表水自然净化过程，不需要任何化学药剂。
